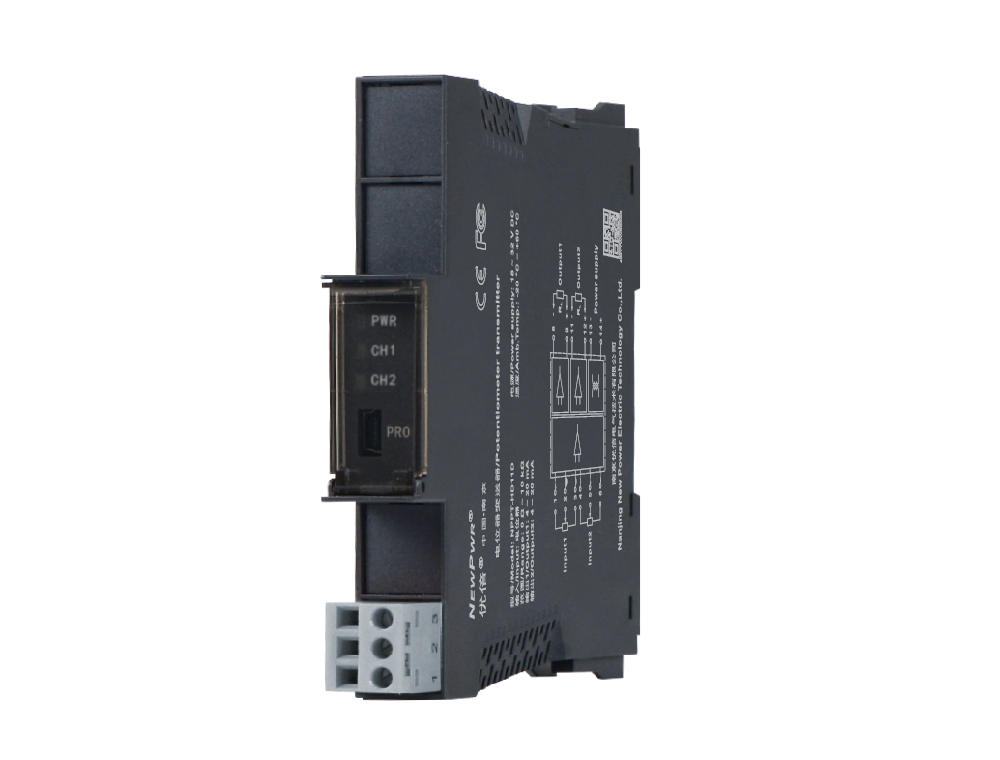

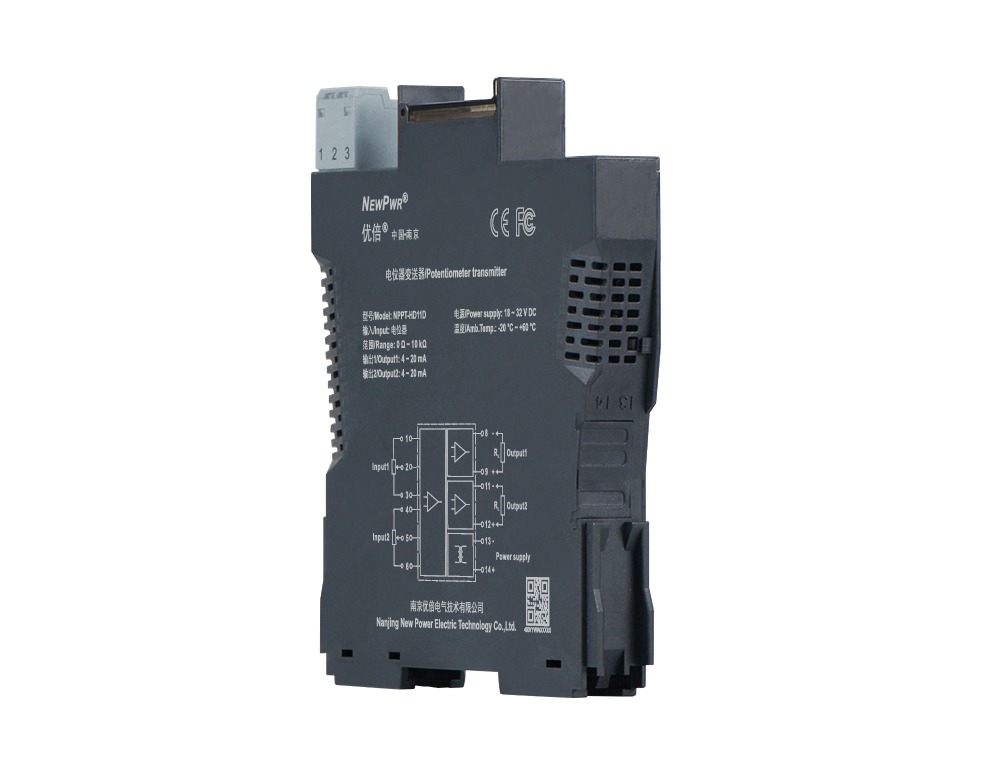

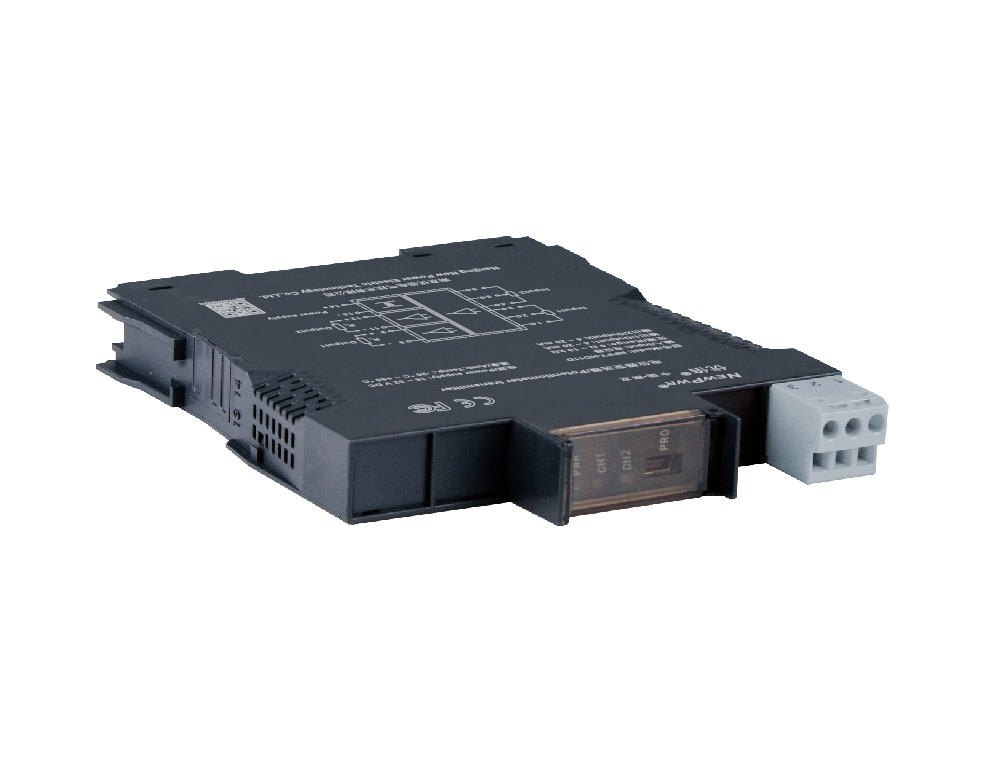

NPFC-H11D
【主题技术】
【装置与拆卸】
隔离器装置 隔离器拆卸

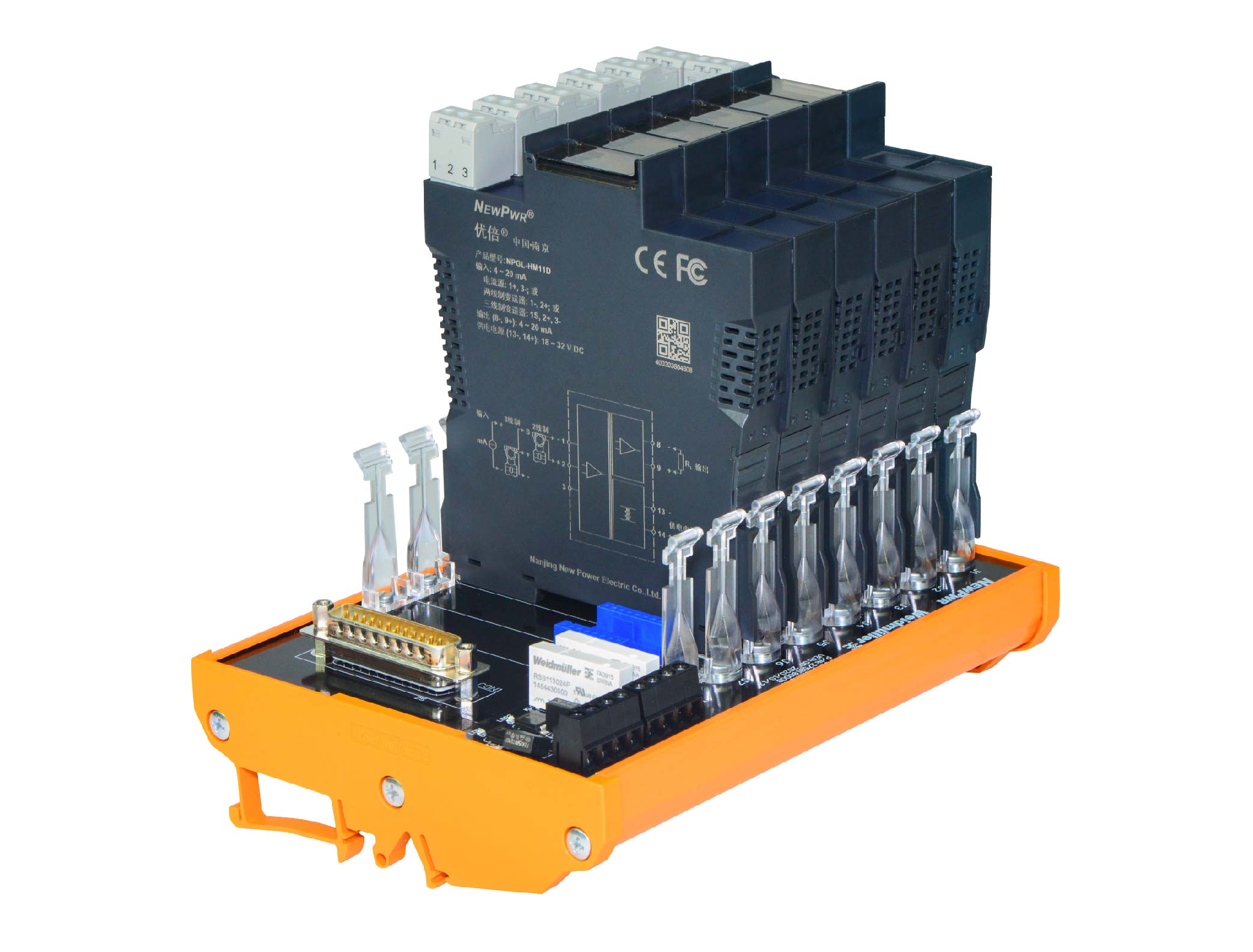

底板装置 底板拆卸
| 供电电源 | 18 ~ 32 V DC |
| 输入信号 | 频率信号输入，，，，，， ，，最高允许输入电压：30V，，，，，， ，，最幼输入电平：2 V，，，，，， ，，频率领域：0 ~ 100 kHz ；；；；；；三线造PNP或NPN输入，，，，，， ，，传感器配电：12 V或24 V，，，，，， ，，电流：≤ 20 mA，，，，，， ，，频率领域：0 ~ 10 kHz ；；；；；；干接点或NAMUR开关输入，，，，，， ，，配电电压：约8.2 V，，，，，， ，，短路电流：约8 mA，，，，，， ，，频率领域：0 ~ 10 kHz |
| 输出信号 | 4 ~ 20 mA |
| 允许负载 | RL ≤ 500 Ω |
| 转换精度 | 信号类型 | 丈量领域 | 量程领域/转换精度 |
| 传输精度 | ± 0.1 %F.S. | ||
| 温度漂移 | 1 μA/℃ |
| 响应功夫 | ≤ 500 ms |
| 工作功耗 | 1.8 W |
| 电磁兼容 | IEC 61326-3-1 |
| 介电强度 | ≥ 1500 V AC (输入/输出之间) ；；；；；；≥ 500 V AC (电源/输出之间) |
| 绝缘电阻 | ≥ 100 MΩ (输入/输出/电源之间) |
| 工作温度 | -20 ℃ ~ +60 ℃ |
| 贮存温度 | -40 ℃ ~ +80 ℃ |
| 故障状态 | 输入断线，，，，，， ，，LED闪动 ；；；；；；输入超量程，，，，，， ，，LED长亮。。。。。。。。输入断线或超量程时，，，，，， ，，输出电流0 ~ 22 mA领域可设置（默认追随输入） |
| 衔接方式 | 螺钉衔接 |
| 规格尺寸 | 宽15.8 mm×高121.6 mm×深104.8 mm |
| 装置方式 | DIN35 mm导轨装置 |
| 产品认证 | CE, FCC |
