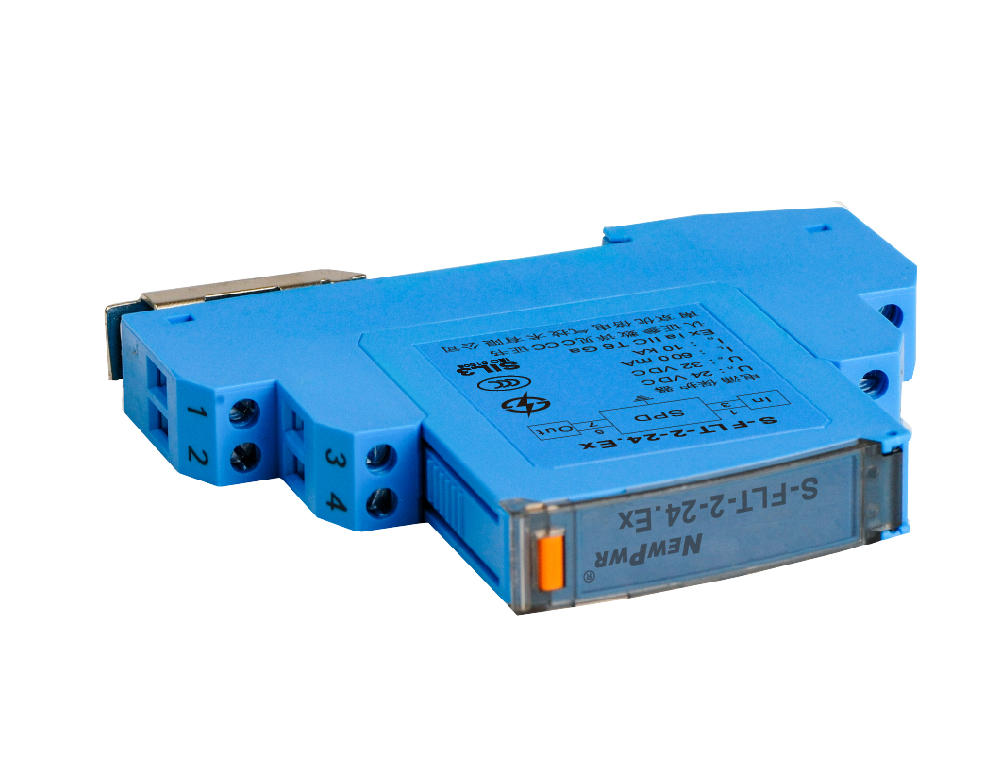

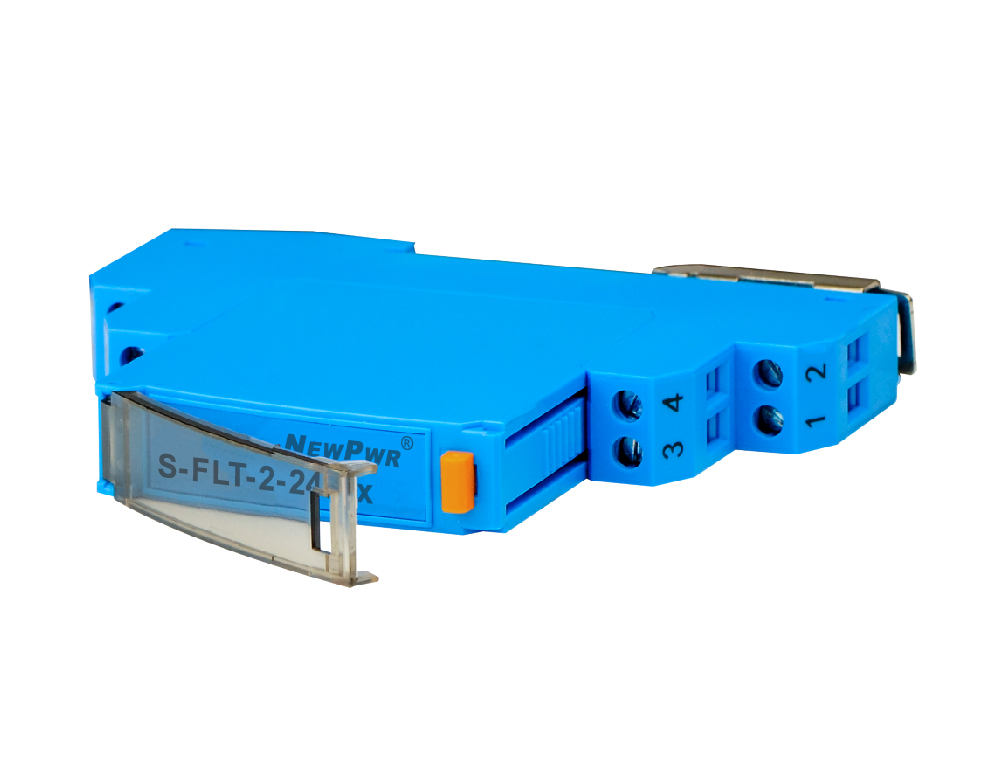

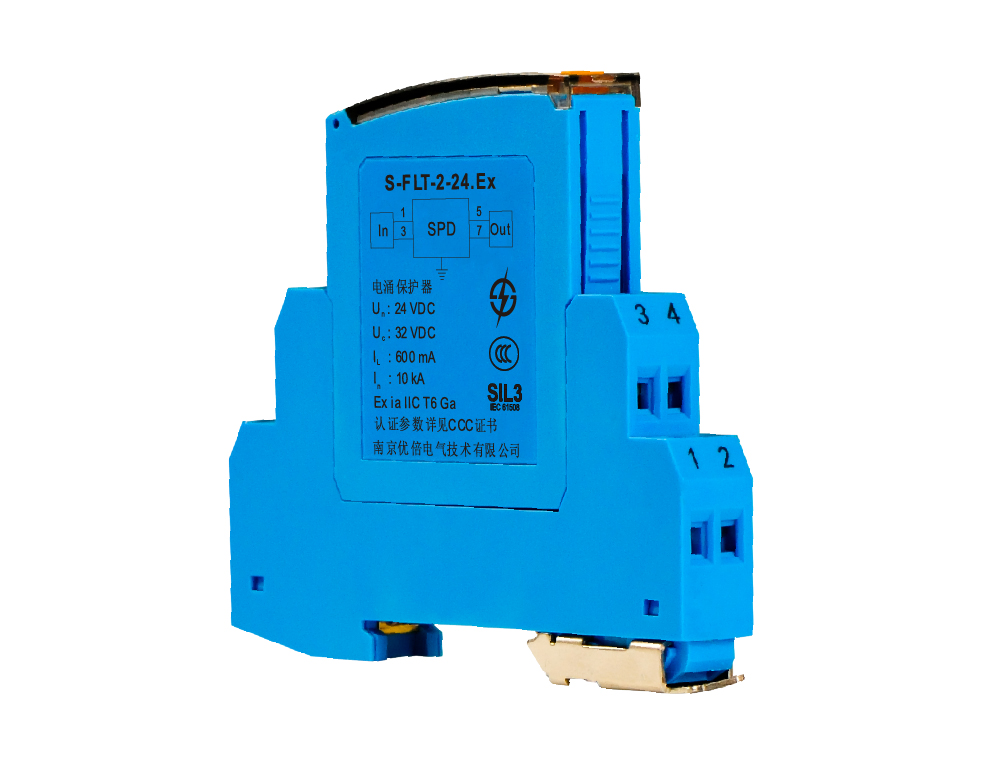

S-FLT-2-24.Ex
【主题技术】
【装置与拆卸】
装置 拆卸
| 标称电压Un | 24 V |
| 直流最大持续工作电压Uc | 32 V |
| 互换最大持续工作电压Uc | 22.5 V |
| 通用标称电流IL | 600 mA |
| 串联阻抗 | 1 Ω |
| 响应功夫Ta | ＜ 1 ns |
| 频宽fG | 10 MHz |
| 总雷电冲击电流Iimp(10/350 μs)，，，，，，，，D1 | 5 kA |
| 每线雷电冲击电流Iimp(10/350 μs)，，，，，，，，D1 | 2.5 kA |
| 最大放电电流Imax(8/20 μs)，，，，，，，，C2 | 20 kA |
| 每线标称放电电流In(8/20 μs)，，，，，，，，C2 | 10 kA |
| 保唬唬；；；；；さ缪筓p(8/20 μs)，，，，，，，，C2 | L – L ≤ 60 V/ L – PE ≤ 550 V |
| 保唬唬；；；；；さ缪筓p(1 kV/μs)，，，，，，，，C3 | L – L ≤ 45 V/ L – PE ≤ 550 V |
| 工作温度领域 | -40 ℃ ~ +80 ℃ |
| 表壳资料 | PC |
| 阻燃等级(UL94) | V0 |
| 防护等级 | IP20 |
| 最幼装置导线截面积 | 0.2 mm2 |
| 最大装置导线截面积 | 2.5 mm2 |
| 装置方式 | DIN35 mm导轨装置 |
| 接处所式 | 导轨接地 |
| 测试尺度 | IEC 61643-21/GB/T 18802.21 |
| 产品认证 | CNEX, SIL, CE, FCC, 防雷, CCC |
| 设备类型 | Type A |
| 硬件故障裕度(HFT) | 0 |
| 操作模式 | 低/高 |
| 安全齐全性等级 | SIL3 |
| λS (1 FIT=10-9/h) | 5.54 FIT |
| λDU (1 FIT=10-9/h) | 0.464 FIT |
| λDD (1 FIT=10-9/h) | 0 FIT |
| λTOTAL (1 FIT=10-9/h) | 6.004 FIT |
| SFF | 92.3% |
| PFDavg(T1=1Y) | 2.03E-06 |
| PFH | 4.64E-10 1/h |
| 防爆等级 | Ex ia ⅡC T6 Ga |
| Ui | 30 V |
| Ii | 50 mA |
| Pi | 375 mW |
| Ci | 0 μF |
| Li | 0 mH |
